PC upgrade: z FM1 na AM4…aneb nový výkon po 5ti letech

Je to už mnoho let co jsem u svého PC provedl základní upgrade. Tedy výměna desky, CPU a RAM.

Bylo to někdy v r.2012 kdy AMD mělo na trhu své první APU (CPU + iGPU) a tak jsem šel do nejvyššího modelu A8-3870K a usadil jej na desku MSI A75MA-G55 a podpořil paměťmi DDR3 2x8GB Corsair Vengeance 1866MHz. V průběhu následujících let přibyla grafika Sapphire HD 7870 with Boost a SSD Kingston HyperX 3K 120GB, které byly později vyměněny. Sapphire R9 380X 4GB Nitro před Vánoci 2015 a Crucial BX200 240GB na podzim 2016.

Stará sestava:

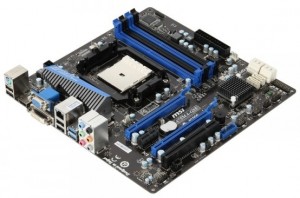

MB: MSI A75MA-G55

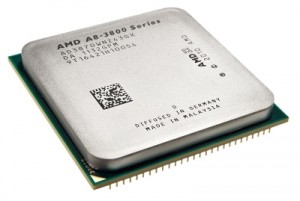

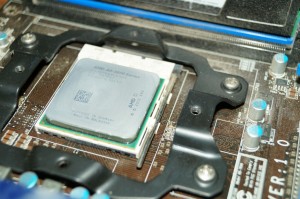

CPU: AMD A8-3870K (4x 3Ghz, iGPU HD 6550D, TDP 100W, OC na 4x 3,4GHz)

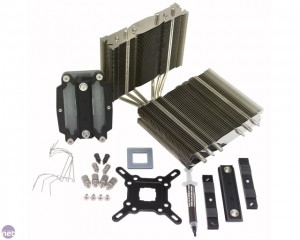

Chladič: Prolimatech Genesis + 2x 140mm Enermax Cluster UCCL14

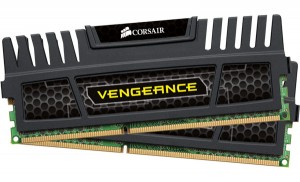

RAM: 2x 8GB Corsair Vengeance 1866MHz Black (CMZ16GX3M2A1866C9)
GPU: Sapphire R9 380X 4GB Nitro

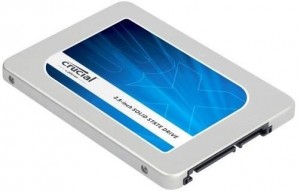

SSD: Crucial BX200 (CT240BX200SSD1, SATA3, 240GB)

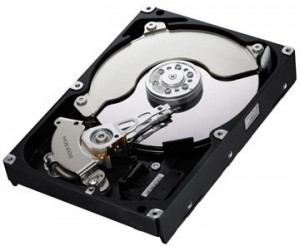

HDD: Samsung 1,5TB (HD153WI, SATA3, 5400rpm, chladič SilentMaxx HDD Silencer)

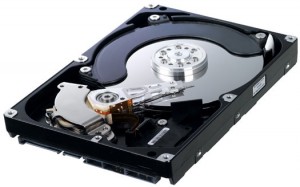

HDD: Samsung 1,5TB (HD154UI, SATA3, 5400rpm, chladič SilentMaxx HDD Silencer)
SSHD: Seagate 1TB (ST1000DX001-1CM162, SATA3, 7200rpm)

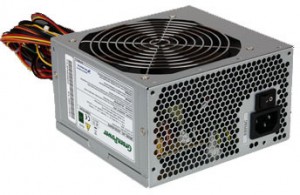

PSU: Fortron AX550-60APN (550W GreenPower)

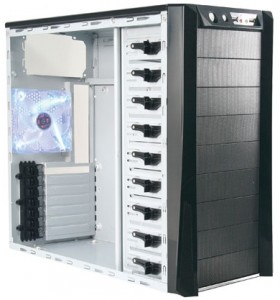

Skříň: Thermaltake M9

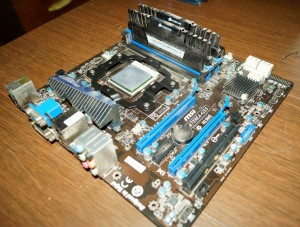

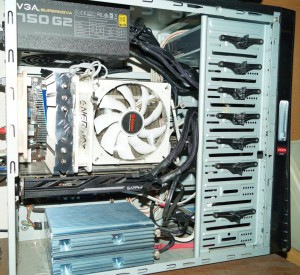

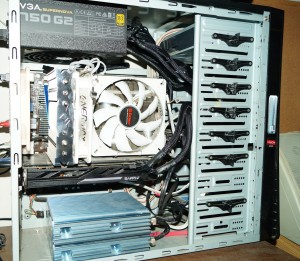

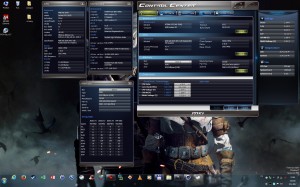

Obrázky a foto (PSU již vyměněno za nové (EVGA)):

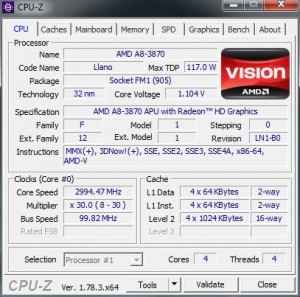

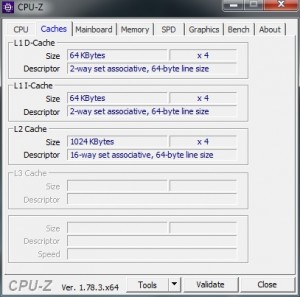

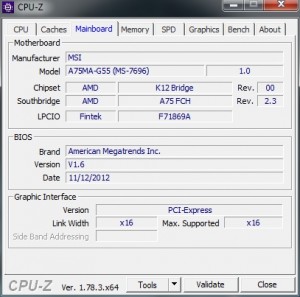

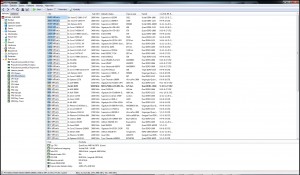

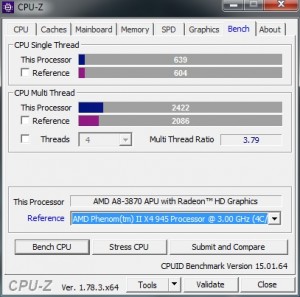

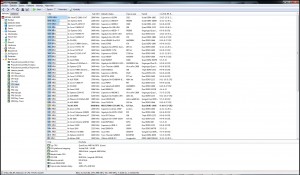

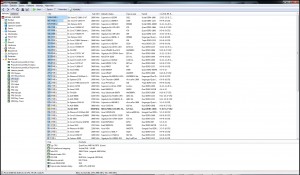

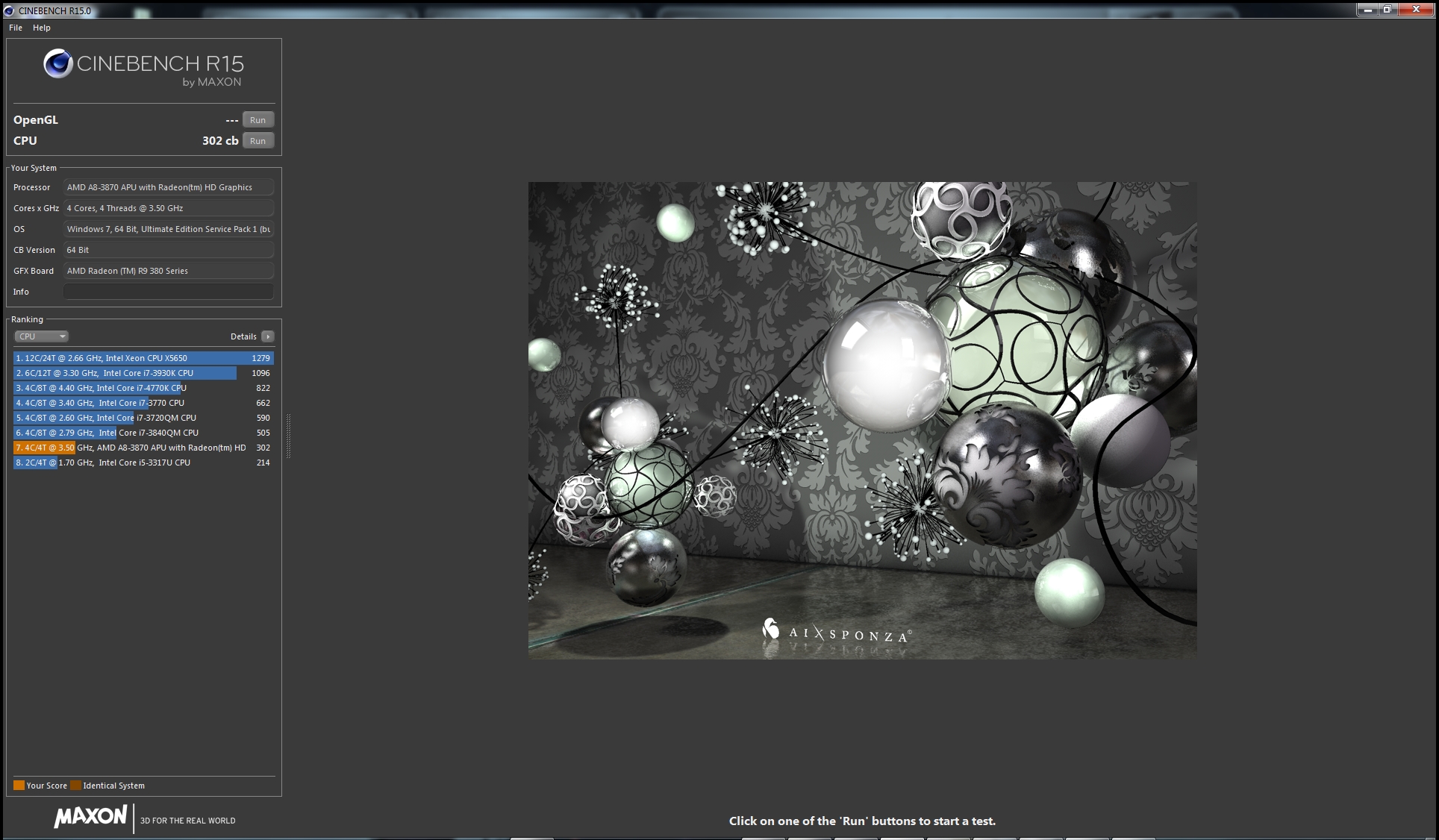

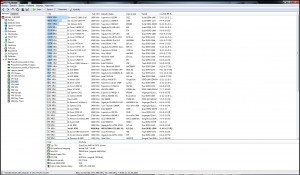

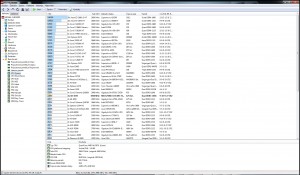

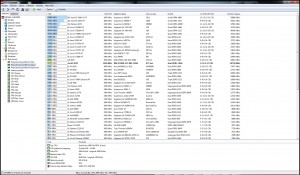

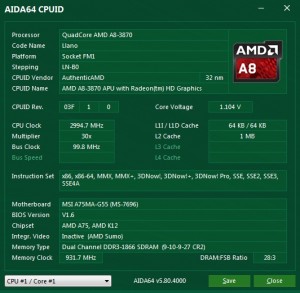

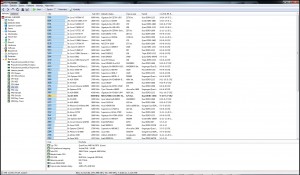

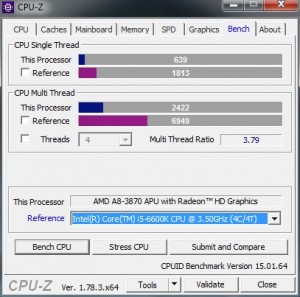

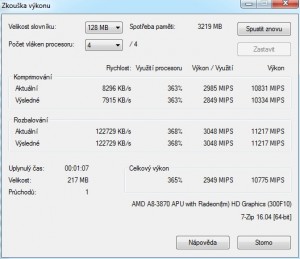

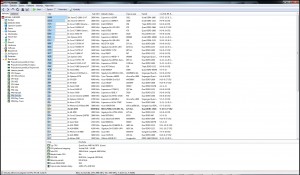

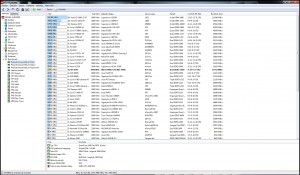

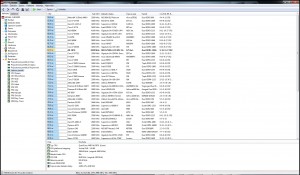

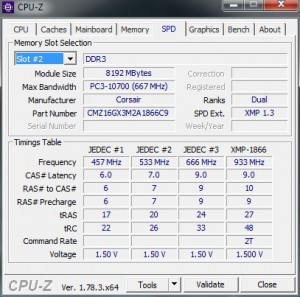

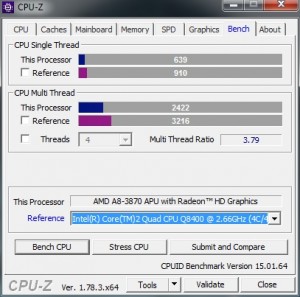

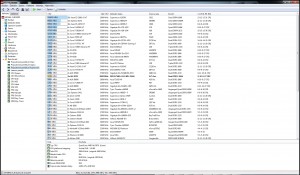

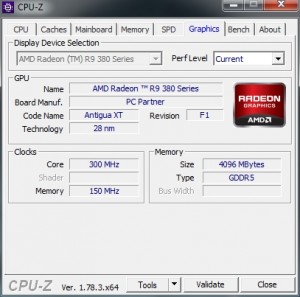

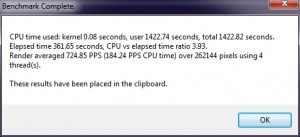

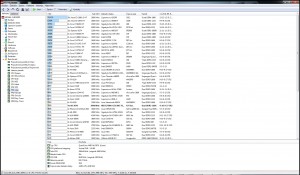

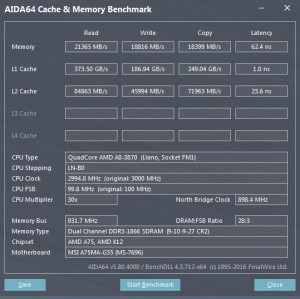

Testy (A8-3870K, základní nastavení (3,0GHz; DDR3 1866MHz)):

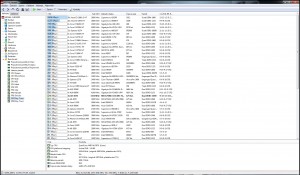

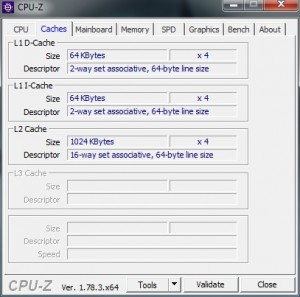

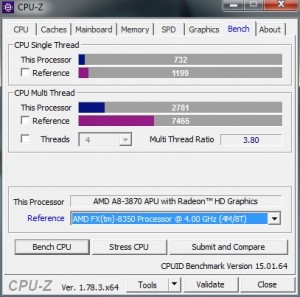

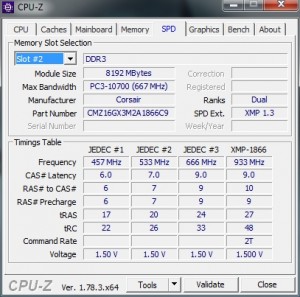

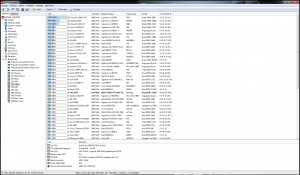

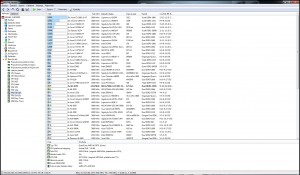

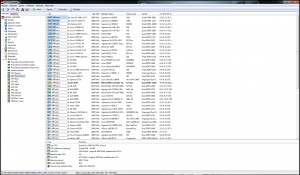

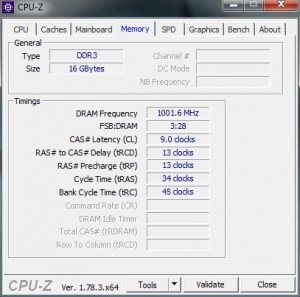

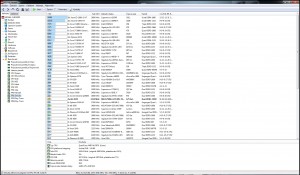

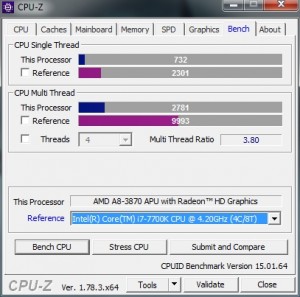

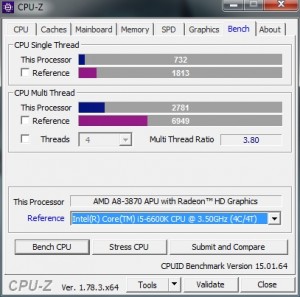

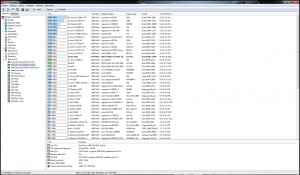

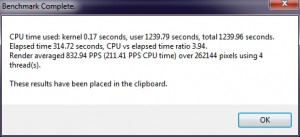

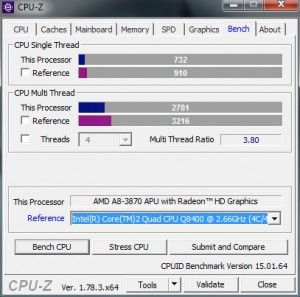

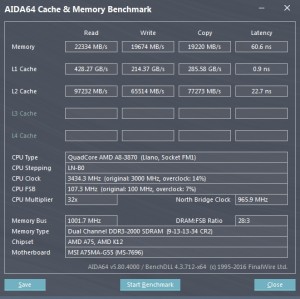

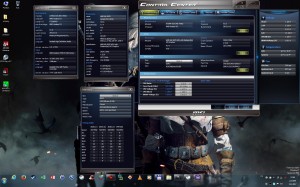

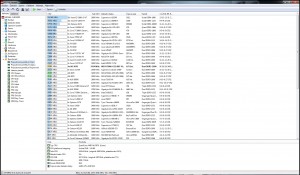

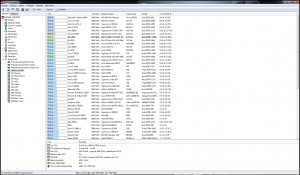

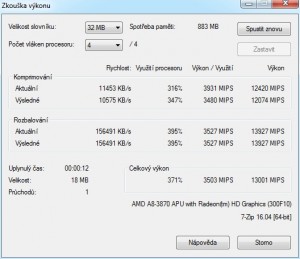

Testy (A8-3870K, OC (3,434GHz; DDR4 2000MHz)):



No…a už nějakou dobu o upgradu přemýšlím. Ono 4jádro v hrách už nějak ztrácí, ale hlavně při zpracování videí ze střelnic je to dost pomalé.
A když už upgrade tak pořádný a s tím, že to musí zase nějakých 4-5let vydržet.
Takže jsem začátkem roku nakoupil zdroj a operační paměti a vyčkával jak se firmě AMD povedou nové procesory Ryzen. Podle toho bych se rozhodl jestli AMD nebo Intel.

Vše nasvědčovalo tomu, že Ryzen se opravdu povedl a u nejvyšších modelů za cenu  $500 nabízí podobný výkon jako procesory Intel za cenu $1000. Bavíme se o celkovém výkonu, tedy vícevláknovém.
V tzn. IPC, tedy výkonu na jádro Ryzen na Intel ještě trochu ztrácí, ale oproti předchozí generaci FX je tu nárůst přes 50% a Intelu šlape na paty. Což je parádní skok a AMD najednou začínají být opět konkurenční Intelu. Hlavně v tom multivláknovém výkonu, kde za danou cenu Intelu doslova nakopalo pozadí. A to je dobře! Máme tu konkurenci, což je dobré hlavně pro nás zákazníky a doufejme, že se ledy pohnou i na stranách softwaru.
Ten v některých případech totiž zamrzl na využití 4jádru/8vláknu a na vyšším počtu jader již neškáluje. V některých případech je to dáno problematikou programování, v jiných zase tím že mezi uživateli je právě nejvíce procesorů co umí zpracovat 4 až 8 vláken.
Ale jak zvednout výkon CPU?
Jsou dvě cesty jak z toho ven:
1) zvedat frekvence procesorů
2) využívat vícevláknové zpracování (více jak 4-8 vláken)

No a protože s frekvencemi je problém (podle mě je dosažen frekvenční limit při současných technologiích), což dokazuje fakt, že za posledních let jedou CPU v základním nastavení maximálně na cca 4,0-5,0 GHz, tak jediná možná cesta je využití více vláken.
A AMD nyní dokázalo, že je možné nabídnout za zajímavé ceny 8jádro (16 vláken).

Zpět k tomu mému upgradu.

Zprvu jsem měl vyhlídnutý procesor AMD Ryzen R7 1700X (8 jader/16 vláken, 3,4 – 3,8 GHz, 95W, XFR) a deska MSI X370 Gaming Pro Carbon.
Proč?
R7 1700X má už základní takty zajímavé a taktování není tolik potřeba. Jinak to vypadá, že není problém jej dostat na 4GHz pro všechna jádra.
MSI X370 Gaming Pro Carbon protože už od začátku má uvedenou podporu 3200MHz pamětí a po proměření z fotek jsem zjistit, že se mi tam vejde uchycení chladiče (jen jej převrtat). Ve výběru byla i deska Asus Prime X370-Pro, ale tam se to uchycení nevejde a tak byla vyškrtnuta.

No a nakonec je všechno jinak 😀

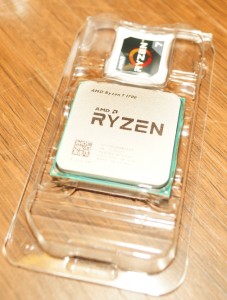

Mojí volbou se nakonec stal procesor AMD R7 1700 (8 jader/ 16 vláken, 3.0-3.7GHz, 65W, XFR). V recenzích vycházel dobře hlavně proto, že stojí o 2tis méně než 1700X a jednoduchým taktováním není problém dosáhnout jeho výkonu. Ba co víc, i 1700 jde nakopnout na 3,8 – 4,0GHz, což je naprosto fantastické a tím pádem má skvělý poměr výkon/cena.
A protože MSI X370 Gaming Pro Carbon nebyla ani 2 týdny po vydání Ryzenu skladem, nevydržel jsem to a šel do toho Asusu Prime X370-Pro. I když to znamenalo brutálnější úpravu uchycení chladiče Prolimatech Genesis.

Tak a do čeho to nacpat?
Thermaltake M9 není špatný, ale přestal vyhovovat. Navíc na diskcích mám chladiče a je potřeba je upnout do 5,25″ pozic.
A tady začíná ta sranda!
Najděte na trhu PC skříň s více jak 5x 5,25″ pozicemi, umístění zdroje ve spodní části, min. 2x větráky, podpora ATX desky, kam se vejde 160mm CPU chladič, připravenou pro vodní chlazení (kdyby náhodou), cenou do 2tis a s decentním designem.
Téměř nemožné 😀
Požadavky splňoval Sharkoon REX8 Value, ideálně s bočním oknem.

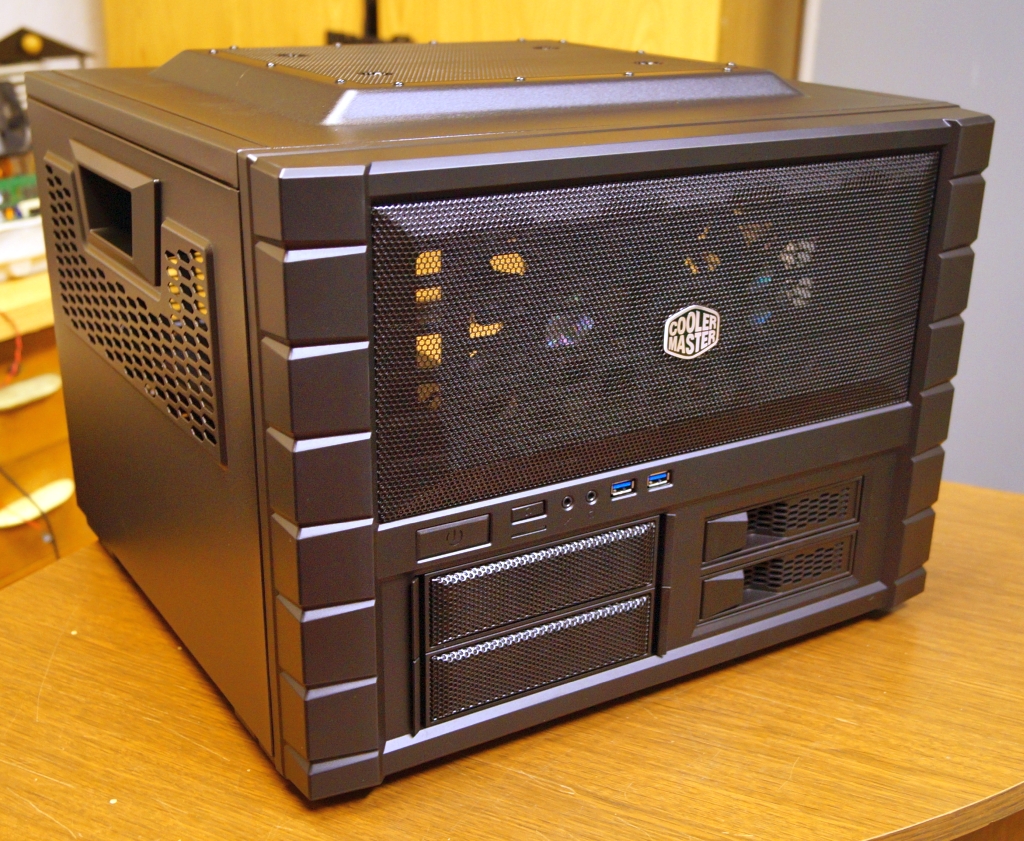

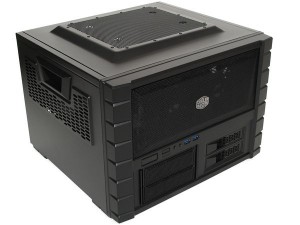

Bohužel po složení sestavy jsem zjistil, že CPU chladič stejně vykukuje…no to prostě nasere. Takže nové hledání a nakonec výběr zajímavého CoolerMaster HAF XB EVO s tím, že do prostoru pod deskou ty 2 disky s 5,25″ chladiči nějak narvu.

Takže nová sestava je:

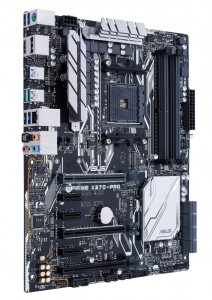

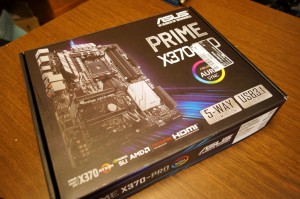

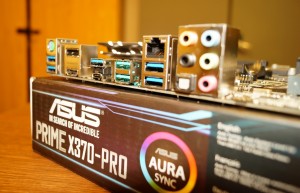

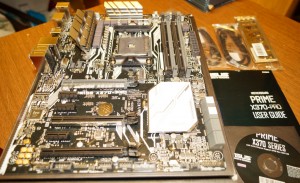

MB: Asus Prime X370-Pro

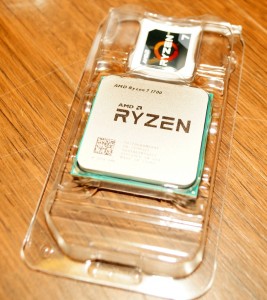

CPU: AMD R7 1700 (8C/16T, 3,0-3,7GHz, 65W, XFR)

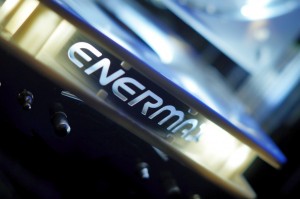

Chladič: Prolimatech Genesis + 2x 140mm Enermax Cluster UCCL14

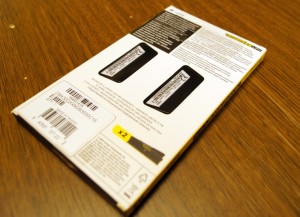

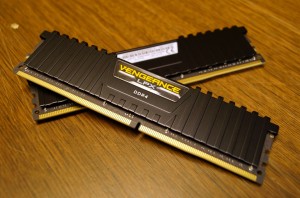

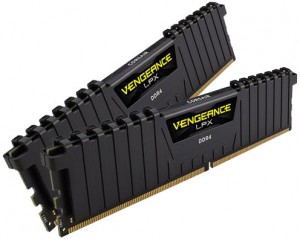

RAM: 2x 16GB Corsair Vengeance LPX 3000MHz (CMK32GX4M2B3000C15)

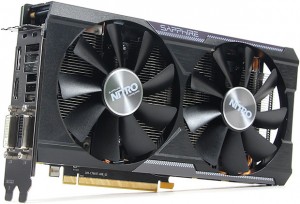

GPU: Sapphire R9 380X 4GB Nitro
SSD: Crucial BX200 (CT240BX200SSD1, SATA3, 240GB, systém, Win7 x64)

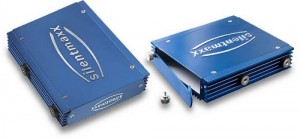

HDD: Samsung 1,5TB (HD153WI, SATA3, 5400rpm, data, chladič SilentMaxx HDD Silencer)
HDD: Samsung 1,5TB (HD154UI, SATA3, data, chladič SilentMaxx HDD Silencer)

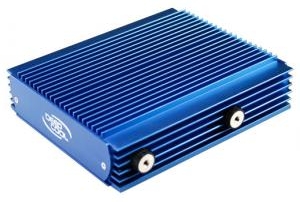

SSHD: Seagate 1TB (ST1000DX001-1CM162, SATA3, 7200rpm, hry, chladič DeepCool ICEDISK 100)

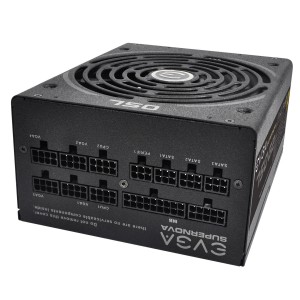

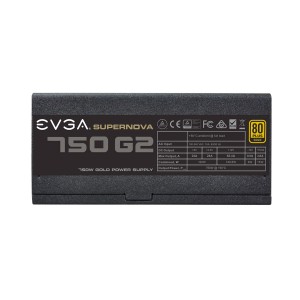

PSU: EVGA SuperNova G2 750W (80plus Gold, plně modulární, 140cm větrák, 10let záruka)

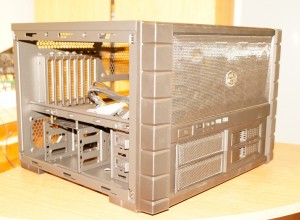

Case: CoolerMaster HAF XB EVO

Obrázky:

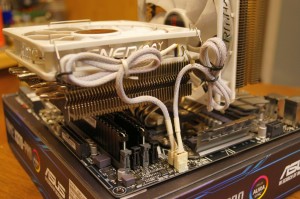

Stavba jako taková probíhala bez problémů. Jen to chtělo tu úpravu uchycení chladiče.

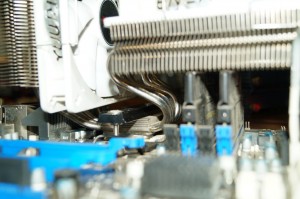

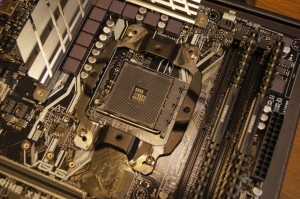

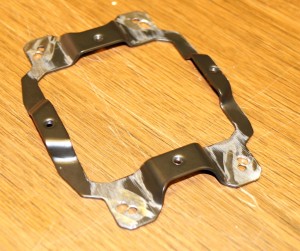

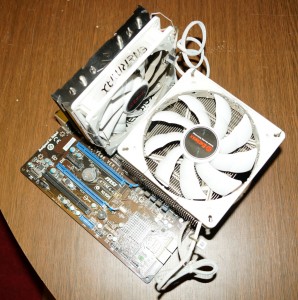

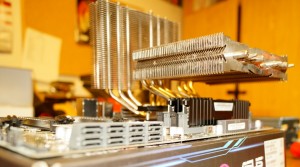

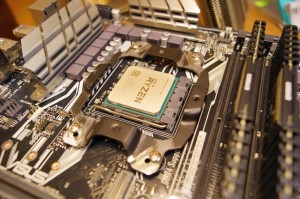

Vyvrtat otvory pro AM4 (AM2 až AM3+ a FM1 až FM2+ mají rozteč 96 x 48 mm, AM4 má 90 x 54 mm) a z levé strany ubrousit cca 2 mm, protože tam dochází ke kolizi s kondenzátory desky.
No, je to amatérská fušařina, ale funguje to 🙂

Pak už je stavba v poho.
1) CPU do desky
2) RAMky do desky
3) nasadit chladič CPU
4) osadit jej větráky a uzpůsobit jejich kabely
5) PSU do skříně

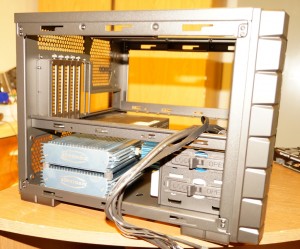

6) HDD a DVD-RW do skříně. Dva s chladiči Silentmaxx jsem dal do volne prostoru vedle PSU (byl tam koš pro 3,5″ disky, který jsem vyndal), proložil je mikroporézní gumou, přikurtoval k sobě stahovačkama a připevnil ke skříni, takže při případném přenášení se ani nehnou. SSHD s ICEDISKem jsem dal do jedné 5,25″ pozice a DVD-RW do druhé. SSD je v horním X-Docku (HotSwapu) a dolní je volný pro případ potřeby.
7) připravit kabely

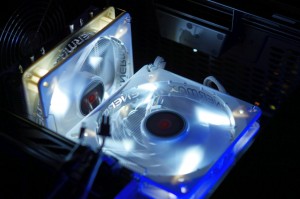

9) uzpůsobit větráky ve skříni. Dva modře svítící ze Sharkoon REX8 jsem dal dopředu EVA a z vnitřní strany přidal mřížky. Jeden nepodsvícený z EVA jsem dal jako zadní (také s mřížkou). Zbývající z EVA jde do Sharkoona na zadní výfuk. Nacpu tam sestavu s FM1 a půjde to k bráškovi.
10) deska s CPU, RAM a chladiček na desku skříně (je samostatně vyndavatelná – parádička)
11) celé to nacpat do skříně
12) připojit kabely (napájení desky (24pin), přídavné napájení CPU (2x 4PIN), USB3, tlačítka a diody, větráky a hlavně SATA kabely) a celé to nějak uzpůsobit
13) zapojit grafiku + napájecí kabely a

…. a je to hotový 😀

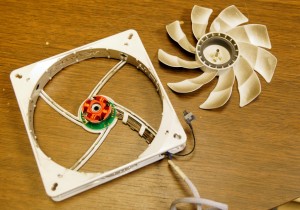

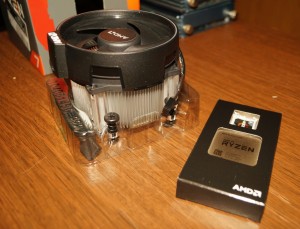

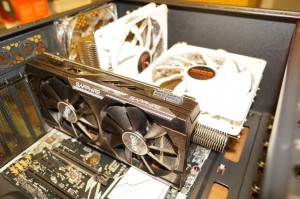

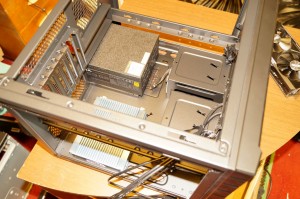

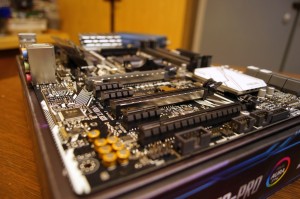

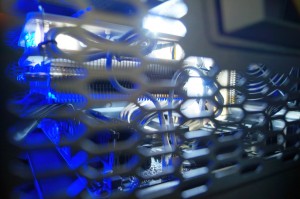

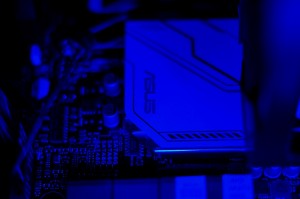

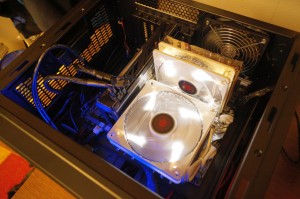

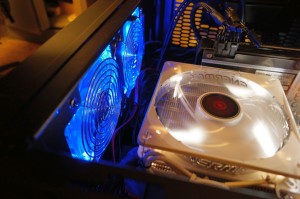

Fotky ze stavby:



Instalace Windows 7 byla trochu problematická, protože po načtení instalačního programu nereagovala myš ani klávesnice (přitom v BIOSu v naprosto v pohodě). Ještě že tu mám starou PS2 klávesnici. S ní jsem se probojoval dál. USB klávesnice a myš začaly ve Windows fungovat až po instalaci ovladačů. Docela na prd co?
Windows 10 se nakoply v pohodě fornou upgradu a zatím šlapu bez problémů.

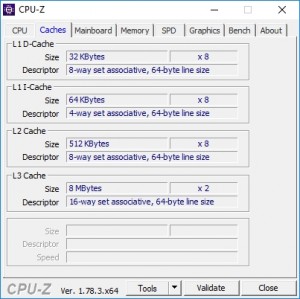

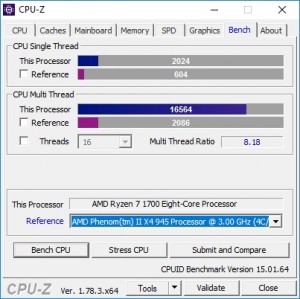

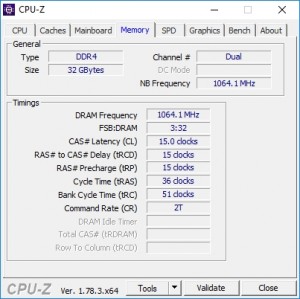

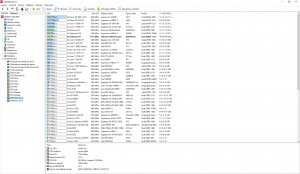

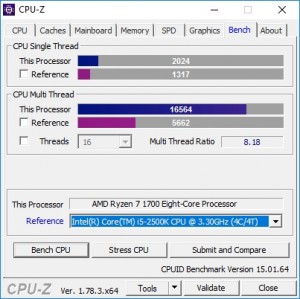

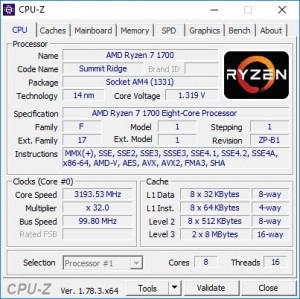

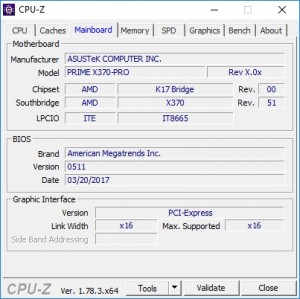

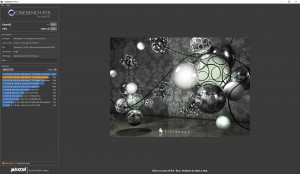

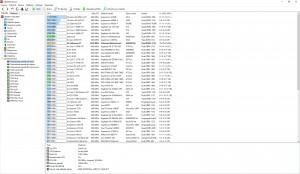

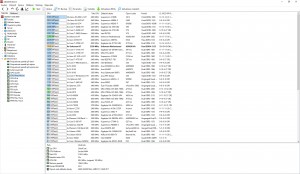

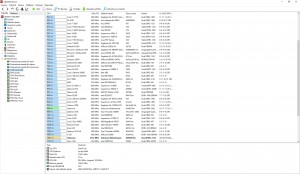

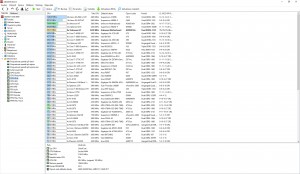

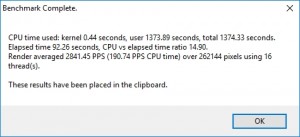

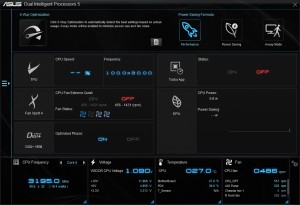

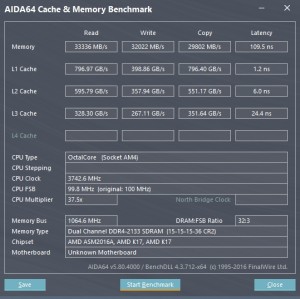

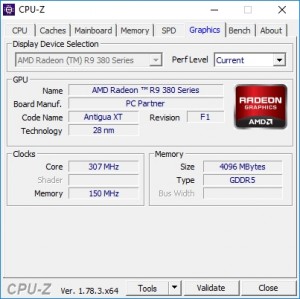

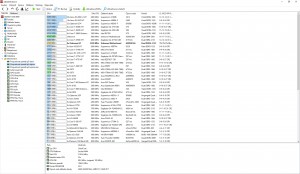

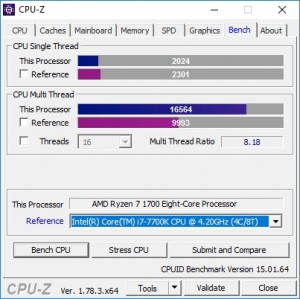

Testy (R7 1700, základní nastavení (3,2GHz; DDR4 2133MHz)):



OC:
Zaprvé deska s BIOSem v0511 dává moje paměti zatím jen na 2666MHz. Nevadí mi to, hlavně když je to stabilní. Ale vzhledem k tomu, že Ryzenu rychlé paměti opravdu chutnají, tak budu rád až se je podaří rozběhat na 3000MHz 🙂
CPU jde vcelku snadno taktovat.
Už v základním nastavení jede na 32 x 100MHz (3,2GHz) při nějakých 1,1V.
Zvedle jsem napětí na 1,4125V a postupně zvedal násobič. Zapisoval jsem si jestli PC projde POSTem, BOOTem a jestli je stabilní v testech.

Výsledkem je nastavení v BIOSu:
– defaultní nastavení: 31,75 až 32 x 100 (3,175 až 3,2GHz), napětí na Auto (cca 1,1V), 46°C v zátěži, spotřeba CPU 67-69W
– OC1: 38 x 100 (3,8GHz) při 1,275V, 65-67°C v zátěži, spotřeba CPU cca 122W
– OC2: 39,5 x 100 (3,95GHz) při 1,475V, 78°C v zátěži, spotřeba CPU cca 195W

OC2 asi nebude limit CPU, ale je už na vodní chlazení. Jedu proto na OC1 (3,8GHz), nechci tahat CPU nad 70-75°C.

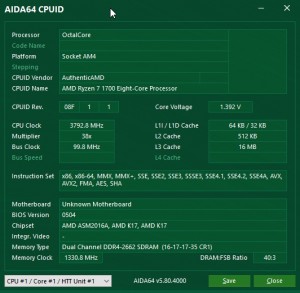

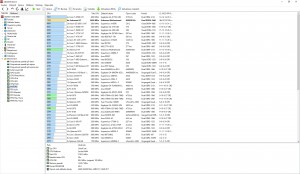

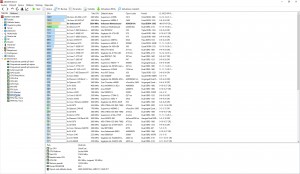

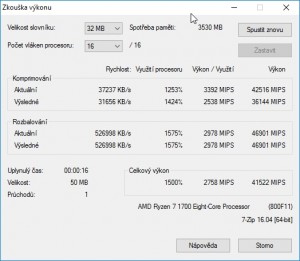

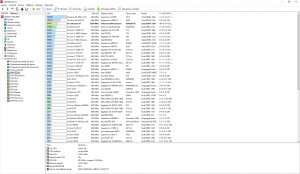

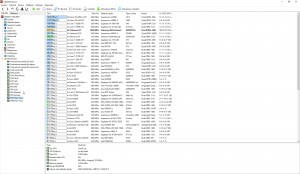

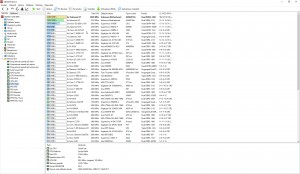

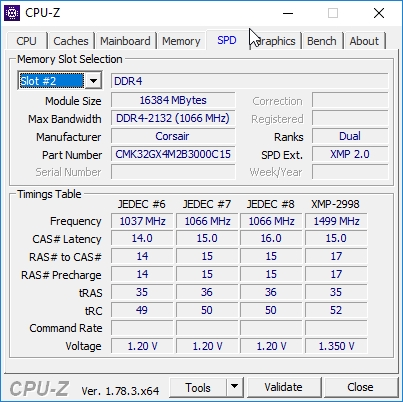

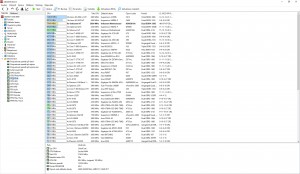

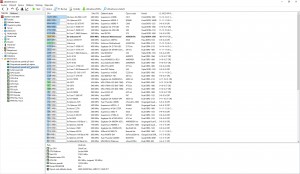

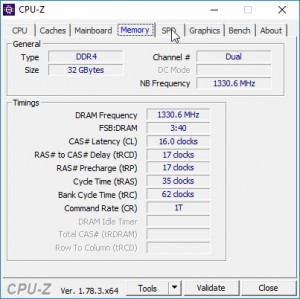

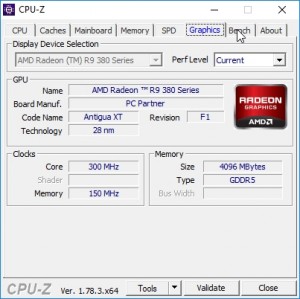

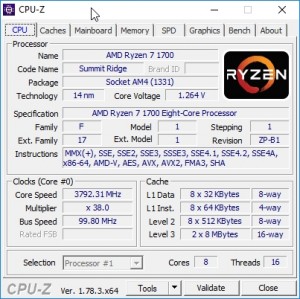

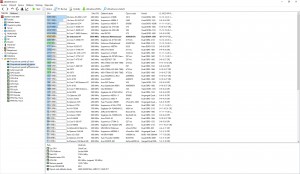

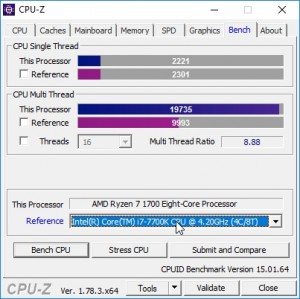

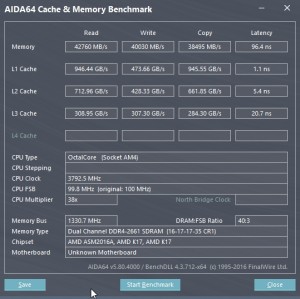

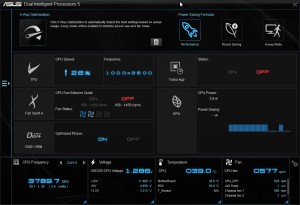

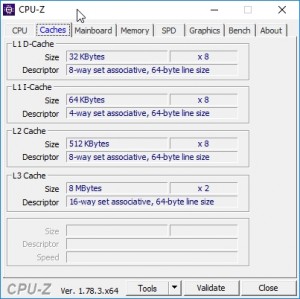

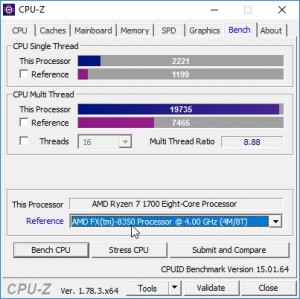

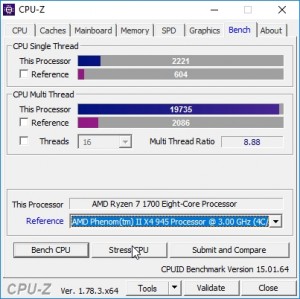

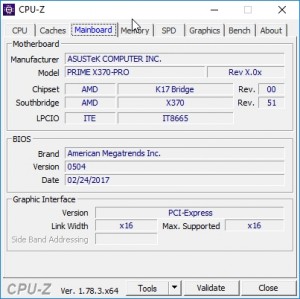

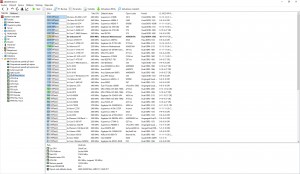

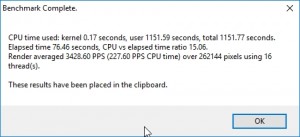

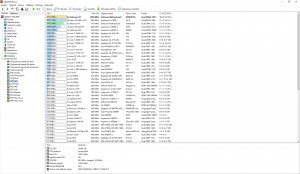

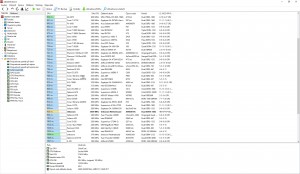

Testy (R 1700, OC (3,8GHz; DDR4 2666MHz)):

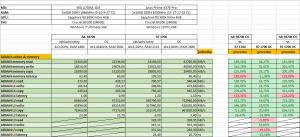

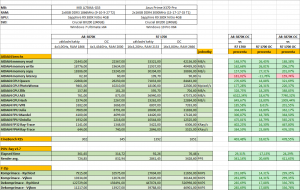

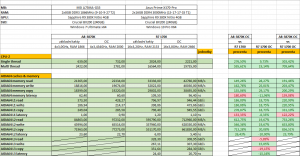

Shrnutí v tabulkách:


(xls ke stažení)

Závěr:
Ten si udělejte sami 😛
Za mě rozhodně palec nahoru…výborný počin AMD.
Věřím, že s tímhle zase pár let vydržím.

27.11.2017:
Upgrade GPU ze Sapphire Nitro R9 380X 4GB na Sapphire Nitro+ RX 580 8GB.

8.3.2019:
Upgrade systémového SSD z Crucial BX200 (240GB, SATA3) na Samsung 970 EVO Plus 500GB (M.2, NVMe).
Zrychlení načítání systému o 50% 🙂

Ještě před tím jsem ale měl chvilku A-Data XPG Gammix S11 Pro, takže zde jsou výsledky:

15.10.2019
Upgrade SSD Crucial BX200 (240GB, SATA3) toho času pro pár her na SSD Samsung 860 QVO (1TB, SATA3, opět na hry) ke kterému byla v akci hra Ghost Recon Breakpoint…no kdo by odolal 😀

9.12.2019
Upgrade grafické karty…ze Sapphire Nitro+ RX 580 8GB GDDR5 na Sapphire Nitro+ RX 5700 XT 8GB GDDR6.
Je to fakt macek (306 mm) a do skříně se vešla jen tak tak. Výkon dvojnásobný, TDP jen 30W vyšší, když se vyladí umí být krásně tichá a má jen decetní RGB.

Listopad 2020
Škatulata hejbejte se 😀

Můj Asus Prime X370-Pro + Ryzen 7 1700 + 2x16GB Corsair Vengeance LPX 3000MHZ CL15 jdou k bráškovi. K tomu jsme dokoupili jen skříň, zdroj, chladič s nějaké drobnosti ohledně chlazení.
Jeho PC (jeho PC – to na začátku článku) šlo k tchánovi.
No a já tedy upgradoval desku na Asus ROG Strix X570-F Gaming, procík zatím na Ryzen 7 2700X a zatím 2x8GB Patriot Viper Blackout 4400MHz CL18 (PVB416G440C8K). DO budoucna počítám s upgradem na na 8 až 16 jádro Ryzen 5000 nebo 6000 a přidáním dalšího páru těch Patriotů. Prostě tu AM4 platformu trošku „namaxovat“.
RAM jsem vyladil na: 3533MHZ při časování 14-14-14-28-42 T1 😀

Někdy mezi těmito obdobími dokoupen další pár operačních pamětí Patriot a později přidán SSD M.2 disk Kingston NV2 1TB.

Prosinec 2023
Upgrade CPU: z Ryzen 7 2700X na Ryzen 7 5700X
Vyladění systému: Ryzen 7 5700X PPT 88W + Curve Optimizer -15, 4×8 Patriot Viper Blackout 4400MHz CL18 šoupnute na 3800MHz CL16 (16-16-16-34-52 2T).

Duben 2024
Upgrade GPU: ze Sapphire Nitro+ RX 5700XT 8GB na Asus TUF Gaming RX 7800XT OC 16GB.
Už delší dobu jsem o upgradu GPU uvažovat a minimum bylo RX 7700XT, ale také jsem pokupovat po RX 7900 GRE. Jenže pak jsem nááááhodou natrefil na akci Asus TUF Gaming RX 7800XT OC 16GB za 12100,- s DPH + 500 kč cashback a nebylo co řešit. Vždyť tohle je asi nejlepší edice RX 7800XT vůbec a normálně se prodávala (v té době) za 15tis+.
No do skříně se vešla jen tak tak.
Nastavení jsem nechal na tovární Performance, omezil max. snímky na 75 fps (když mám ten 75Hz FullHD monitor) a pohoda, jen málo kdy jdou snímky pod 75 fps 😀
Bez ray-tracingu si karta bere v průměru do 130-150W, takže ani netopí a větráky když už jedou, tak na 700-800 ot./min. Zívačka 😀
